Данный телепередатчик позволяет транслировать с высоты
девятиэтажного дома любой аудио/видео сигнал на расстояние более 15 км.
Проверка показала что 15 км не предел, главное чтобы зона
видимости была прямая. Искажений по цветности и звуку не наблюдалось.
На рис1. показан внешний вид передатчика мощностью около 15
Вт.Блок питания использовал от компьютера мощностью
300Вт (ток потребления передатчика составил 7А при напряжении питания 12V).
Модулятор он же и предварительный усилитель покупал
через Интернет магазин. Так вот с выхода предварительного усилителя аудио/видео
сигнал мощностью 0,5Вт поступает на самодельный усилитель мощности
выдающий примерно 15Вт на нагрузке 50 Ом.
Передающая антенна самодельная. Устанавливал ее на балконе 9
этажа.

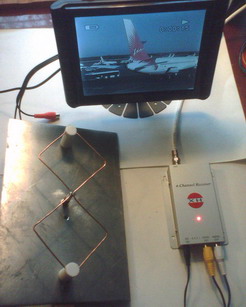

На рис2. показан внешний вид приемника. Тюнер приемника
покупал вместе с модулятором в одном комплекте.
Все что показано на рис2. брал с собой в машину
уезжал за 15 км от дома - прием сигнала был отличный.

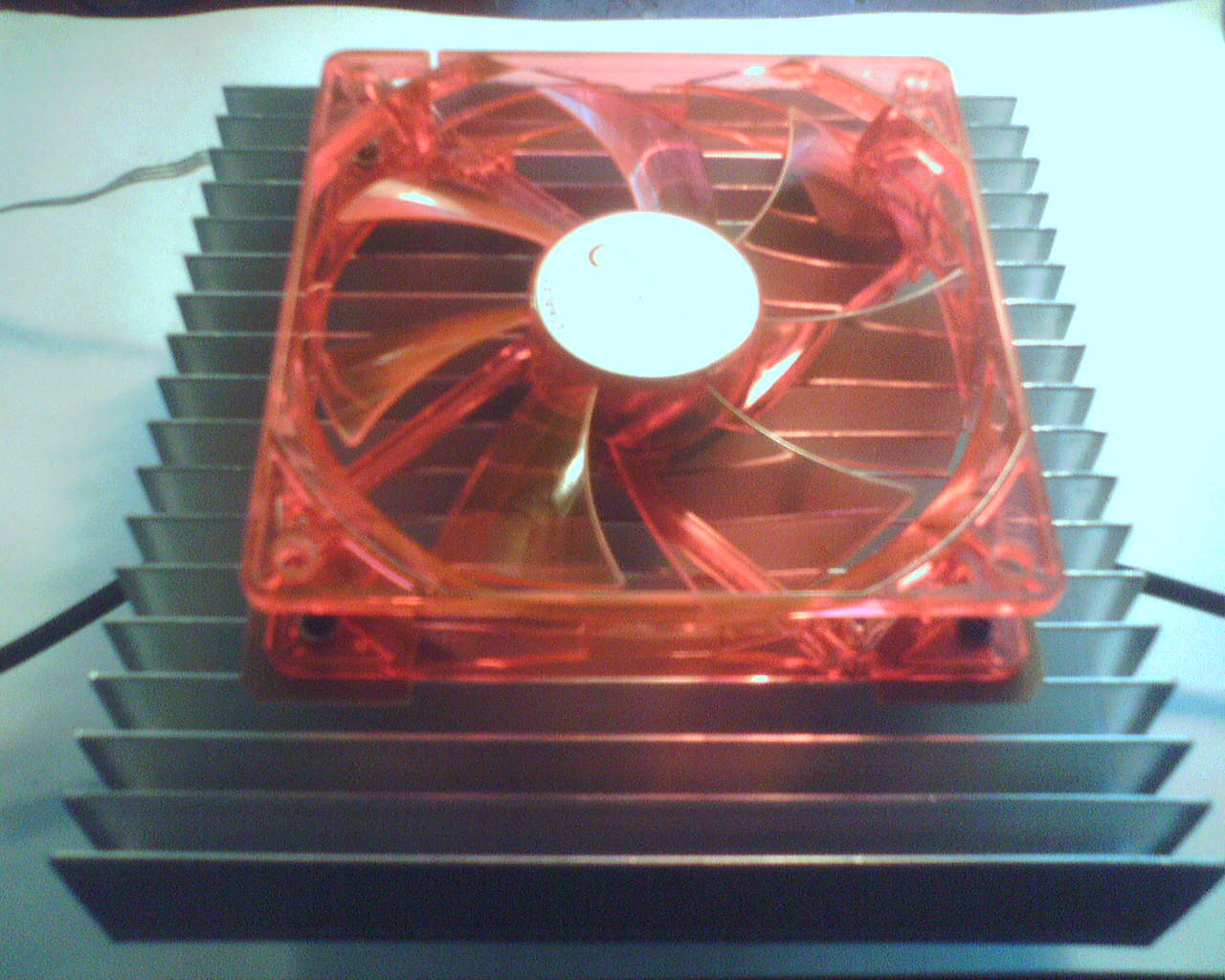

На рис3 внешний вид усилителя мощности. Радиатор
покупал в магазине чип и дип, а вентилятор от компьютера с
подсветкой.
