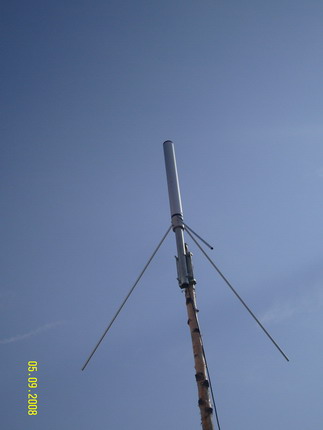

Данный FM передатчик позволяет транслировать с высоты
девятиэтажного дома стерео аудио на расстояние более 15 км.

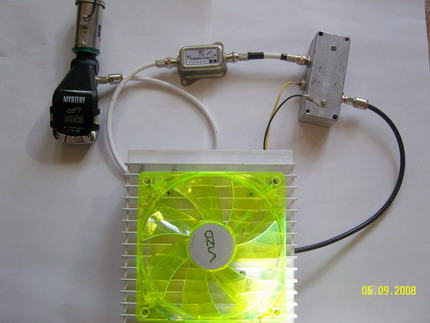

На рис1. показан внешний вид
FM передатчика мощностью около
20
Вт.
Модулятор использован промышленного изготовления. После
модулятора стоит фильтр на FM Диапазон. Далее сигнал
поступает на предварительный усилитель потом на оконечный усилитель мощности.
Блок питания использовал от компьютера мощностью
300Вт (ток потребления передатчика составил 7А при напряжении питания 12V).
